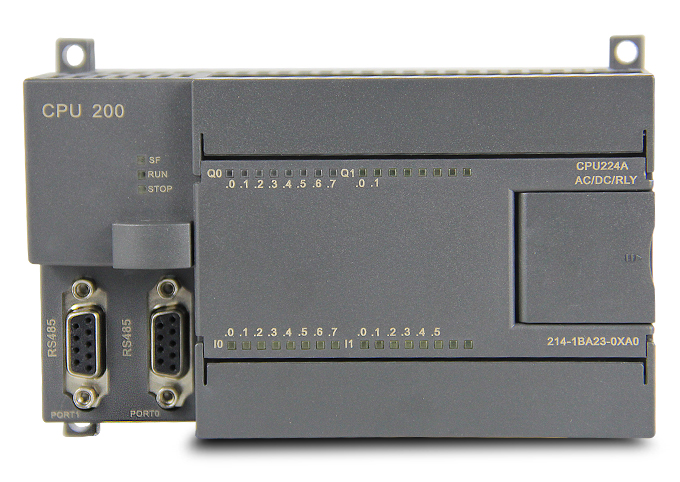

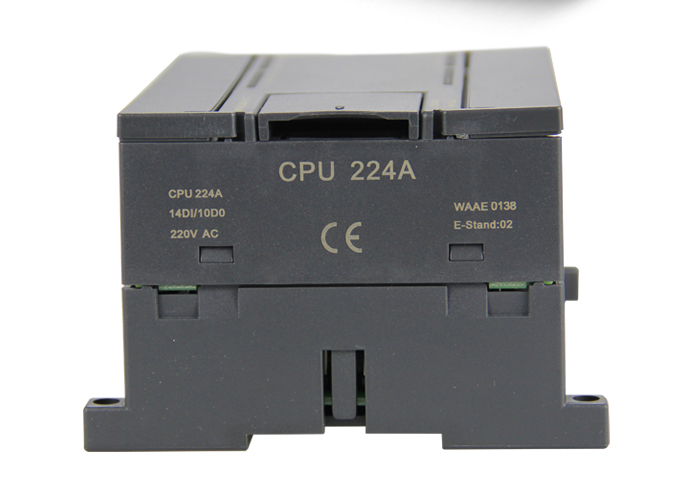

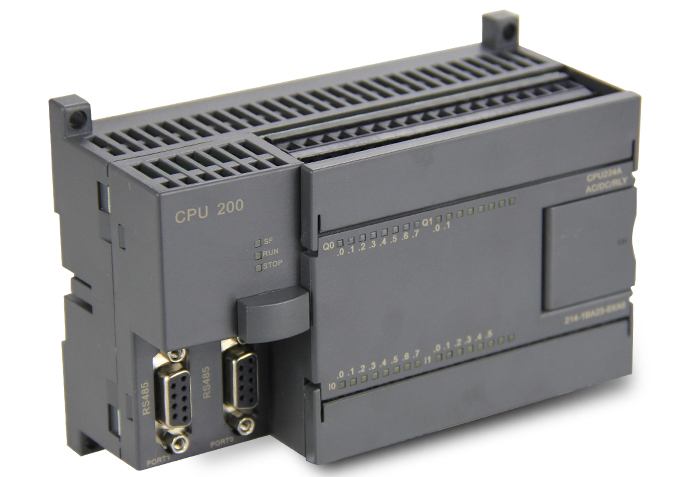

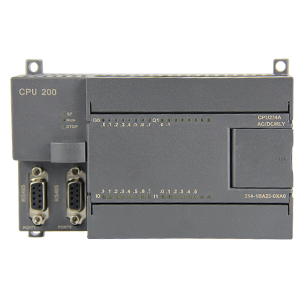

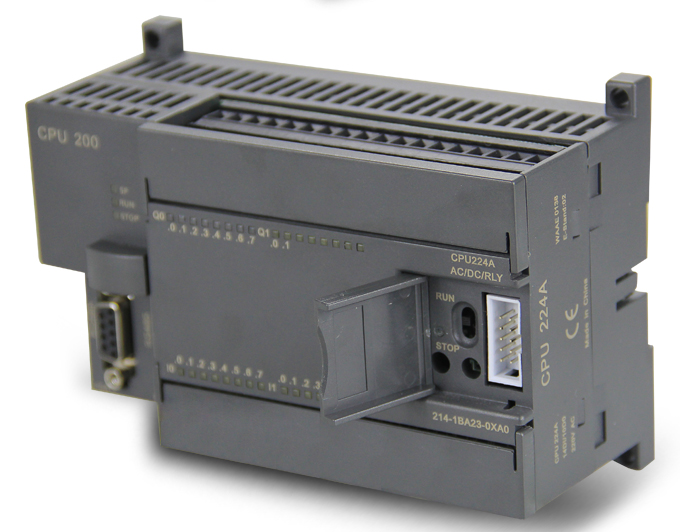

| 规格项目 | CPU224A（继电器型） | ||
| 订货号 | OYES 214-1BA23-0XAO | ||
| 尺寸（W×H×D）mm | 140×80×62 | ||
| 功耗 | 7W | ||
| 程序存储器 | 16K | ||
| 数据存储器 | 8K（可掉电保持3年） | ||
| 输入输出特性 |
本机数字量输入点数 | 14 | |
| 输入类型 | 源型/漏型 | ||
| 本机数字量输出点数 | 10 | ||
| 输出类型 | 继电器 | ||
| 数字I/O映象区 | 256（128输入/128输出） | ||
| 模拟I/O映象区 | 64（32输入/32输出） | ||
| 允许的最大的扩展模块数字 | 3个模块 | ||
| 脉冲捕捉输入 | 14 | ||
| 高数 计数器 |
总数 | 有 | |
| 单相 | 2×20KHZ单相 | ||
| 双相 | 0 | ||
| 脉冲输出 | 0 | ||
| 常规特性 |
定时器 数量 |
总数 | 256 |
| 1ms | 4 | ||
| 10ms | 16 | ||
| 100ms | 236 | ||
| 计数器总数 | 256 | ||
| 内部存储器位掉电保持 | 256 | ||
| 时间中断 | 2个1ms分辨率 | ||
| 边沿中断 | 4个上升沿/4个下降沿 | ||
| 模拟电位器 | 无 | ||
| 布尔量运算执行时间 | 0.3μs | ||
| 时钟 | 内置 | ||
| 集成通信功能 |
接口 | 2个RS-485标准DB9通讯口 | |
| PPI波特率 | 9.6K/19.2Kbps | ||
| 自由口波特率 | 1.2kbps至115.2kbps | ||
| 每段最大电缆长度 |
使用隔离的中继器：115.2kbps时可达500米，19.2kbps时可达1000米，未使用隔离中继器：50米 | ||
| 最大站点数 | 每段32个站，每个网络126个站 | ||
| 最大主站数 | 32 | ||
| 点到点（PPI主站模式） | 是 | ||
| 电源特性 | 输入电压 | 85至264V AC | |
| 输入电流 |
60/30mA（仅CPU，120/240V AC） | ||
| 200/100mA（最大负载，120/240V AC） | |||
